截止閥,適用于化工、化肥行業的管路上,夾套內涵入蒸汽能防止介質結晶。該閥是使用廣泛的一種閥門,啟閉件是塞形的閥瓣,閥瓣在啟閉過程中做直線運動。
截止閥由于開閉過程中密封面之間摩擦力小,啟閉行程相對較短,制造容易,維修方便,具有非常可靠的切斷功能,不僅適用于中低壓,而且適用于高壓,因此應用廣泛。

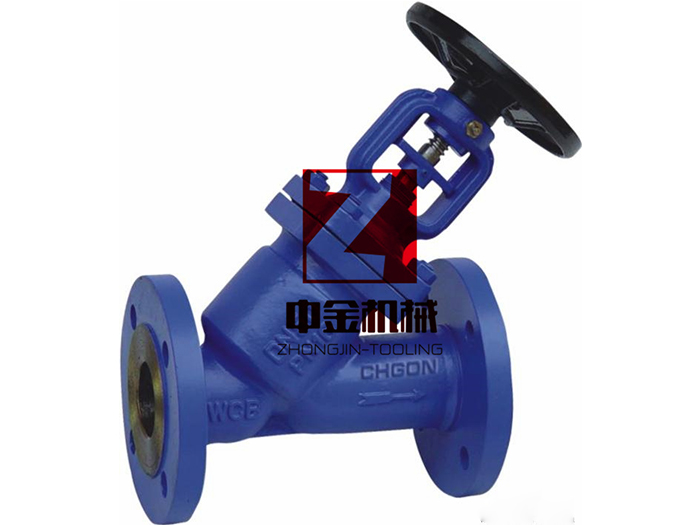

直流式保溫截止閥工作流程
直流式保溫截止閥是根據Y型截止閥兩法蘭之間焊裝夾套,
閥門的側面、底部設置有保溫夾套的兩個連接口,用于注入蒸汽或其它保溫、保冷介質,確保閥內介質能夠正常工作。
具有良好的保溫保冷特性,同時又能有效降低管路中介質熱量損失。保溫夾套截止閥采用整體式夾套結構設計,更能均勻地保溫、保冷,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接,允許蒸汽或冷水的高壓力為1MPa。
直流式保溫
截止閥結構特點:
1、結構簡單,外型設計新穎。
2、密封面硬化處理以抗磨損。
3、閥頸軸襯材料具有低摩擦系數,大大地降低扭力和軸面磨損,以及消除表面擦傷。
4、閥中腔裝置是由兩件組成,利于快速拆裝及在原地做內部修理。
5、傾斜軸的構造和流道的形狀、減低流向之變換和減少降壓數。
6、閥座之整體表面硬化:提供確實的關閉和閥座之長久使用壽命。
7、螺紋蓋:防止卡死和易于裝拆。
8、閥軸填墊裝置:利用滲有碳纖維裂隙的圓環之柔軟石墨做填料,以作防漏和經久耐用。
9、往復試驗10000次無故障,性能可靠防止外泄漏。
